PICOPROBE? MODEL 10 是一種多用途、高速、無源探頭，可用于驅動和接收信號。10 型探頭由一根 50 米長的 50 歐姆柔性同軸電纜組成，一端端接精心修剪的 SMA，另一端端接微型高速 10 歐姆連接器，專為接收 50 型可更換同軸探頭尖端而開發。10 歐姆同軸電纜是為 Model 10定制設計的，速度快，但非常靈活，因此移動電纜不會干擾探頭點。
10 型適用于廣泛的應用，配套各種特殊用途以及易于更換的探頭尖端。每個探頭尖端由一條 1.5 英寸長的 50 歐姆半剛性同軸線、一個固定螺母、一個或兩個探頭點以及為實現所需電氣特性而量身定制的各種電氣元件組成。要在 50 歐姆電路點上驅動或接收信號，Model 10 應配備一個探頭尖端，該探頭尖端有兩個探頭點，一個用于接地，一個用于信號。
探頭點超出 0 歐姆同軸探頭尖端 120.50 英寸，響應頻率為 3.5 GHz，探頭尖端延伸 0.030 英寸的探頭點被設計用于直流至 7 GHz 響應。較長的 0.120 英寸尖端更靈活，使其比較短的 0.030 英寸樣式更耐用、更易于使用。
如果您想要接收來自高阻抗電路點的信號，應使用輸入電阻為 10 歐姆、250 歐姆或 500 歐姆的 5 型探頭尖端。所有器件都經過修整，以補償電纜損耗并最大限度地減少對短接地的需求。接地的方法取決于所需的頻率響應，范圍是從雙探頭點到 6 英寸長的柔性接地帶，在應用中，如果遇到必須訪問許多電路點并且位置不便接地的情況，可以使用柔性接地帶代替接地點。
250 歐姆尖端應與 0.180 英寸長的雙探頭點一起使用，以實現DC to 10 GHz 響應，信號將衰減 5：1；500 歐姆尖端應與 0.180 英寸長的雙探頭點一起使用，以實現DC to 11 GHz 響應，或與 2 英寸長的接地帶一起使用以實現DC to 4 GHz 響應，信號將以 10：1 的比例衰減。
5k 歐姆尖端應與 0.180 英寸長的雙探頭點一起使用以實現DC to 5 GHz 響應，使用 2 英寸接地帶以實現DC to 4 GHz 響應，或使用 6 英寸接地帶以實現DC to 2 GHz 響應，信號將衰減 100：1。
如果想要驅動高阻抗電路點，應該使用帶有 10 歐姆終端電阻的 50 型探頭尖端。

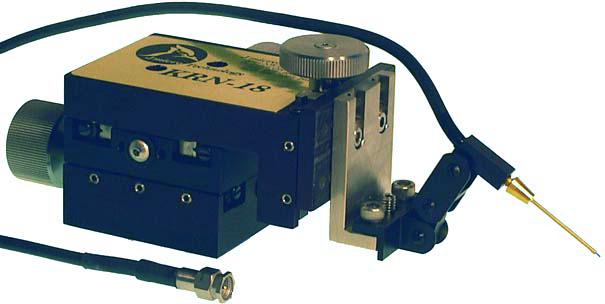

10 型設計用于連接到任何顯微定位器，以便在任何探針臺上使用。
