關鍵特性
·???????? 10-bit ADC垂直分辨率, 通過優化濾波達到13.8 bits
· ? ? ? ? 1 GHz - 4 GHz 帶寬
· ? ? ? ? 高達40 GS/s采樣率
·???????? 15.4” 電容觸摸屏
·???????? 帶有OneTouch的MAUI用戶界面
· ? ? ? ? ·?????????為觸摸而設計
· ? ? ? ?·?????????為簡單而創造
· ? ? ? ?·?????????為解決問題而發明
· ? ? ? ?高級工具
· ? ? ? ?·?????????抖動和時序分析能力
· ? ? ? ?·?????????WaveScan搜索和查找
· ? ? ? ?·?????????LabNotebook歸檔和生成報告
· ? ? ? ?·?????????歷史模式和波形回放
· ? ? ? ?可選軟件包
· ? ? ? ·??????????高級用戶自定義
· ? ? ? ?·?????????數字濾波器
· ? ? ? ?·?????????頻譜分析
· ? ? ? ?·?????????器件和開關電源分析
· ? ? ? ?·?????????全面的串行數據分析，調試，驗證和一致性工具
·???????? 混合信號能力 (16 通道數字邏輯, 1.25 GS/s采樣率)
·???????? ·?????????數字碼型搜索和查找
· ? ? ? ?·?????????模擬和數字時序測量
· ? ? ? ?·?????????邏輯狀態模擬
· ? ? ? ? ·?????????活動指示器
HD1024 高清技術
HD1024高精度技術實現了4 GHz帶寬下的10位垂直分辨率。HDO9000能夠在每種特定的測量狀態下動態的自動決定ADC配置從而能夠始終提供最優的分辨率。
??
動態ADC配置
HD1024技術能夠動態配置ADC以獲得10位的垂直分辨率。通過在每種特定的測試條件下自動確定最好的ADC配置使得HDO9000總能提供最優秀的分辨率。ADC能夠被設置為8，9，10位。
濾波優化
HD1024高精度技術使用優化濾波器以提供超過10位的精度，可以拓展到13.8位。當工作在低采樣率狀態下時，一個反混疊濾波器自動被使用以減少過多的帶外噪聲。除此以外，通過手動對每個通道施加帶寬限制可以進一步優化分辨率。
一流的用戶體驗
HDO9000及其帶有OneTouch的MAUI使得用戶只需一次觸摸屏幕即可執行所有常規的操作，極大的提升了方便性和效率。同時，15.4''高分辨率電容觸摸屏的明亮顯示和快速響應進一步增強了帶有OneTouch的MAUI的效率和直觀性。
帶有OneTouch的MAUI
HDO9000及其帶有OneTouch的MAUI通過提供最獨特的觸摸特征為所有示波器設定了一個用戶體驗的標準。常用的手勢控制可用于與示波器進行直觀的互動且極大的減少勞動設置時間。方便性和效率得到了優化，所有常規操作都可在一次觸摸屏幕后得到執行，不需要反復的打開和關閉彈出的對話框或按鈕。
強大，深入的工具箱
標準的函數、測量、調試和歸檔功能提供了非常卓越的分析能力。針對特定應用的軟件包使得常見的設計/驗證方案變得更加簡單。高級用戶自定義選項（XDEV）允許用戶自定義測量參數和函數，提供了無限的分析能力。
優秀的串行信號工具
多種多樣的應用軟件能夠應對所有來自串行數據測試的挑戰，從全自動一致性測試軟件到靈活的調試工具包。一整套協議和眼圖測試工具包，是行業內最直觀的觸發和解碼軟件包的極好補充。
集成的混合信號能力
HDO9000高清示波器提供了強大的混合信號測試方案，將高清模擬通道和靈活的數字輸入組合到了一起。HDO9000-MS型號集成了采樣率為1.25 GS/s的16個數字通道，成為了一臺集數字、模擬等于一身的調試機器。
高速數字化儀
對于需要更高性能混合信號采集能力的應用，HDA125高速數字化儀可以非常容易的增加到HDO9000來滿足這樣的需求。12.5 GS/s的數字采樣率，18個輸入通道以及革命性的快速連接探測方案，使得驗證諸如DDR內存這樣極具挑戰的接口變得前所未有的簡單和全面。
串行觸發，解碼，測量/圖形，以及眼圖
使用串行總線觸發和使用顏色編碼標注的協議信息顯示在模擬或數字波形的頂部來隔離事件。時序和總線測量能夠快速而容易的描述一個串行數據系統。串行（數字）數據能夠被提取和圖形化顯示出來以監控系統性能隨著時間的變化。通過眼圖模板測試和模板失敗定位器可以識別物理層異常。
LabNotebook
HDO9000的LabNotebook是理想的歸檔工具，LabNotebook一鍵就可以自動保存所有顯示的波形、示波器設置文件和屏幕圖片，不需要通過多個菜單單獨保存這些文件。報告可以被標注和分享，通過回調可以很容易的重建實驗和對比測試結果，可以在示波器或者PC上的WaveStudio上回調LabNotebook文件。
Q-S cape多標簽顯示架構
獨特的Q-Scape多標簽顯示架構使用4倍的顯示面積加速您對設計問題的理解。采集到的或者計算得到的波形可以顯示在4個不同的標簽中，每個顯示標簽中可以獨立設置柵格類型。通過拖拉功能可以快速的在不同標簽中移動波形。
抖動和時序分析選件
JITKIT讓時鐘和時鐘—數據的系統抖動分析變得簡單和易于理解，包括周期抖動、半周期抖動、周期—周期抖動、偏移、幅度、差分電壓交叉點、擺率和其他多種通用抖動測量。
XDEV高級用戶自定義選件
使用XDEV選項，您可以將第三方軟件包集成到示波器的數據流中，基于示波器的環境創建一個新的測量參數或者數學函數，實時的在示波器屏幕上顯示結果，可以利用C++、Matlab、Excel、VB等創建自己的測量參數或者數學函數。
HDO9104???(1 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate)
|
帶寬 |
1 GHz |
|
采樣率 |
20 GS/s on 4Ch; 40GS/s on 2Ch |
|
最大存儲深度 |
128 Mpts (2 Ch operation) |
|
輸入通道 |
4 |
|
垂直分辨率 |
10-bits |
HDO9204???(2 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate)
|
帶寬 |
2 GHz |
|
采樣率 |
20 GS/s on 4Ch; 40GS/s on 2Ch |
|
最大存儲深度 |
128 Mpts (2 Ch operation) |
|
輸入通道 |
4 |
|
垂直分辨率 |
10-bits |
HDO9304???(3 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate)
|
帶寬 |
3 GHz |
|
采樣率 |
20 GS/s on 4Ch; 40GS/s on 2Ch |
|
最大存儲深度 |
128 Mpts (2 Ch operation) |
|
輸入通道 |
4 |
|
垂直分辨率 |
10-bits |
HDO9404???(4 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate)
|
帶寬 |
4 GHz |
|
采樣率 |
20 GS/s on 4Ch; 40GS/s on 2Ch |
|
最大存儲深度 |
128 Mpts (2 Ch operation) |
|
輸入通道 |
4 |
|
垂直分辨率 |
10-bits |
HDO9104-MS???(1 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate, 16 digital channels)
|
帶寬 |
1 GHz |
|
采樣率 |
20 GS/s on 4Ch;40GS/s on 2Ch |
|
最大存儲深度 |
128 Mpts (2 Ch operation) |
|
輸入通道 |
4 |
|
垂直分辨率 |
10-bits |
|
數字通道最大輸入頻率 |
250 MHz |
|
數字通道采樣率 |
1.25 GS/s |
|
數字通道存儲深度 |
125 Mpts - 16 Channels |
|
數字輸入通道數 |
16 |
HDO9204-MS??????(2 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate, 16 digital channels)
|
帶寬 |
2 GHz |
|
采樣率 |
20 GS/s on 4Ch;40GS/s on 2Ch |
|
最大存儲深度 |
128 Mpts (2 Ch operation) |
|
輸入通道 |
4 |
|
垂直分辨率 |
10-bits |
|
數字通道最大輸入頻率 |
250 MHz |
|
數字通道采樣率 |
1.25 GS/s |
|
數字通道存儲深度 |
125 Mpts - 16 Channels |
|
數字輸入通道數 |
16 |
HDO9304-MS??????(3 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate, 16 digital channels)
|
帶寬 |
3 GHz |
|
采樣率 |
20 GS/s on 4Ch;40GS/s on 2Ch |
|
最大存儲深度 |
128 Mpts (2 Ch operation) |
|
輸入通道 |
4 |
|
垂直分辨率 |
10-bits |
|
數字通道最大輸入頻率 |
250 MHz |
|
數字通道采樣率 |
1.25 GS/s |
|
數字通道存儲深度 |
125 Mpts - 16 Channels |
|
數字輸入通道數 |
16 |

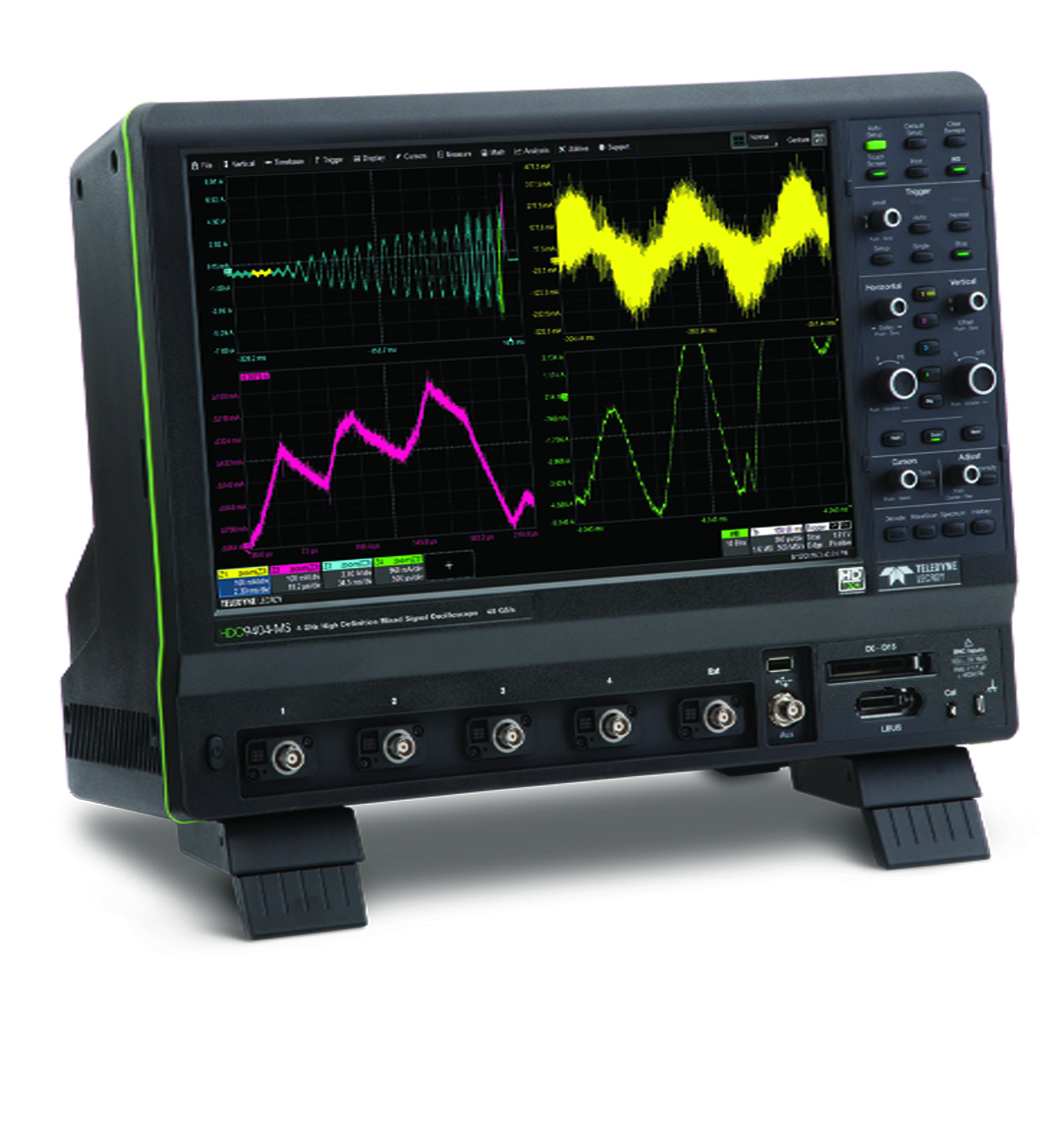

HDO9404-MS??????(4 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate, 16 digital channels)
|
帶寬 |
4 GHz |
|
采樣率 |
20 GS/s on 4Ch;40GS/s on 2Ch |
|
最大存儲深度 |
128 Mpts (2 Ch operation) |
|
輸入通道 |
4 |
|
垂直分辨率 |
10-bits |
|
數字通道最大輸入頻率 |
250 MHz |
|
數字通道采樣率 |
1.25 GS/s |
|
數字通道存儲深度 |
125 Mpts - 16 Channels |
|
數字輸入通道數 |
16 |
