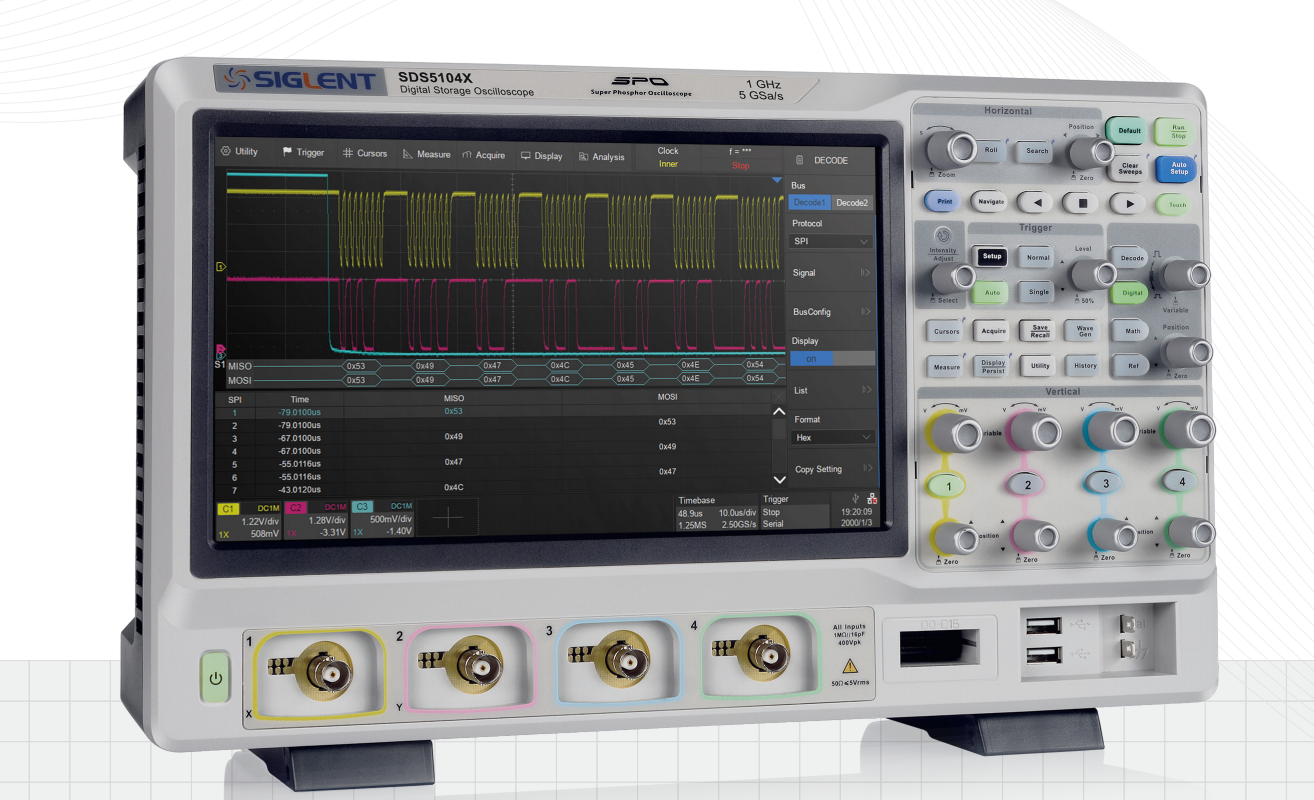

SDS5000 系列超級熒光示波器
SDS5104X/SDS5102X
請求報價
廠家
鼎陽科技
產品分類

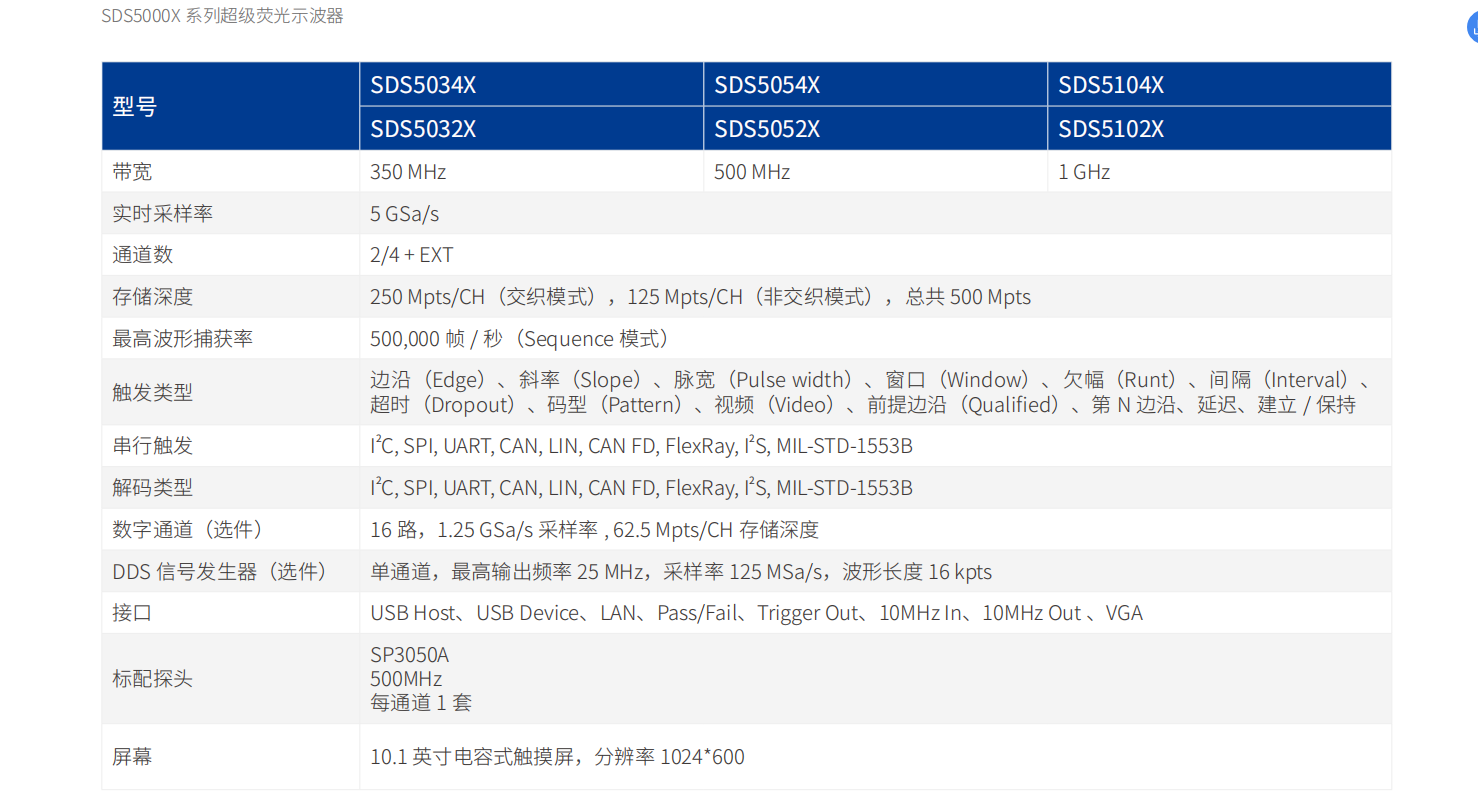

特性與優點
*模擬通道帶寬：350MHz、500MHz、1GHz，實時采樣率高達 5GSa/s
*新一代 SPO 技術
? 波形捕獲率最高達 500,000 幀 / 秒（Sequence 模式）
? 支持 256 級波形輝度及色溫顯示
? 存儲深度達 250Mpts/ 通道
? 數字觸發
*智能觸發 : 邊沿（Edge）、斜率（Slope）、脈寬（Pulse）、
窗 口（Window）、 欠 幅（Runt）、 間 隔（Interval）、
超 時（Dropout）、 碼 型（Pattern）、 視 頻 觸 發（ 支 持
HDTV）、前提邊沿（Qualified）、第 N 邊沿、延遲、建
立 / 保持
串 行 總 線 觸 發 和 解 碼， 支 持 的 協 議 I
2
C、SPI、UART、
CAN、LIN、CAN FD、I
2
S、FlexRay、MIL-STD-1553B
低本底噪聲，電壓檔位低至 500μV/div
把用戶最常用的功能做成了便捷化一鍵式操作， 共計 10
種， 分 別 為 Auto Setup、Default、Cursors、Measure、
Roll、History、Persist、Clear Sweeps 、Zoom 和 Print
分段采集（Sequence）模式，最大可以將存儲深度等分為
100,000 段，根據用戶設置的觸發條件，以非常小的死區
時間分段捕獲符合條件的事件
歷史模式（History），最大可記錄 100,000 幀波形
數十種自動測量功能，支持測量統計、Gating 測量、Math
測量、History 測量、Ref 測量
波形運算功能（2M 點 FFT、加、減、乘、除、積分、微分、
平方根等多種算子）
多種高級數據分析和處理功能：搜索和導航、數字萬用表、
波形直方圖、硬件實現的高速模板測試等
硬件實現的平均和 ERES（增強分辨率）運算
16 路數字通道（選件）
25MHz DDS 任意波形發生器（選件）
10.1 英寸電容式觸摸顯示屏，分辨率 1024*600
豐 富 的 接 口：USB Host、USB Device(USBTMC)、LAN
（VXI-11/Telnet/Socket）、Pass/Fail、Trigger Out、
10MHz In、10MHz Out
支持外接鼠標和鍵盤操作；內建的 Web Server 支持通過
網頁控制儀器
支持豐富的 SCPI 遠程控制命令
多國語言顯示及嵌入式在線幫助
