關鍵特性
·???????? 示波器 + 功率分析儀 ?完整的電機測試方案
·???????? 全部電機驅動系統驗證與調試
·???????? 數字功率表
·???????? 動態驅動響應分析
·???????? 最完整的電機機械集成
·???????? 圖形化用戶界面
·???????? HD4096 高分辨率技術
示波器?+?功率分析儀

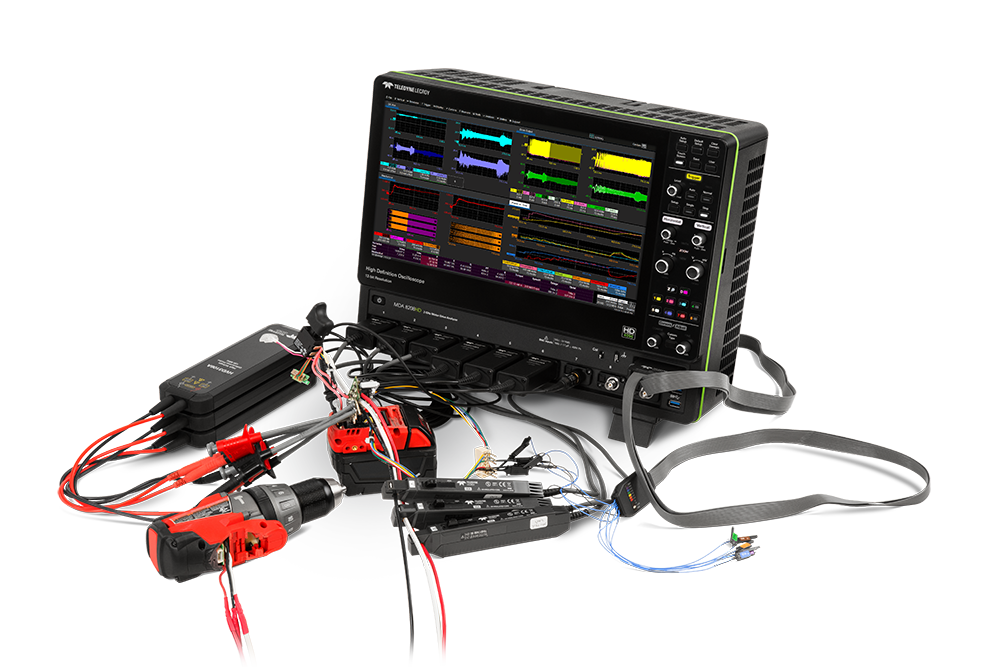

電機驅動分析儀搭載于8通道12-bit?HDO8000A 示波器平臺。它不僅包括了所有嵌入式系統調試所需要的示波器高級功能，而且還包括三相功率及電機的機械參數分析，精度與功率分析儀相比誤差在1%以內。
全部電機驅動系統驗證與調試
傳統的四通道示波器能夠捕獲更高速率的嵌入式控制系統或者功率晶體管的行為。功率分析儀是一個單一的只測量“黑盒子”輸入輸出的驅動功率和效率，只能提供有限的、無法進行波形捕獲的嵌入式控制或者驅動系統的調試。電機驅動分析儀擁有8個模擬輸入通道 (+16 個選配數字通道) ，能夠捕獲三相功率部件、單個功率晶體管、以及嵌入式控制系統的波形，并在一個高性能儀器中對功率部件的波形執行相應的三相功率分析，實現對整個電機驅動的全方位調試和分析。
數字功率表
三相功率系統中的值（有功功率、視在功率、無功功率、功率因數，相位角、效率，以及各種電壓、電流和機械參數）顯示在用戶可定義的數字功率表中。可以同時顯示多達120個參數數值。
電機驅動動態分析
電機驅動分析儀最大可提供250 Mpts/Ch長存儲。特別適合電機、電機驅動和三相電的動態響應分析。例如，在10 MS/s采樣率情況下，可以捕獲25秒的連續波形。.觸摸一個數值表即可創建一個參數隨著時間的每個周期“合成”的波形。使用Zoom+Gate可以觀察所采集到的所有周期波形中某一個位置的波形細節且測試數值也被限定到這個范圍內。
|
最完整的電機機械集成 幾乎所有類型的速度、旋轉或者位置傳感器，包括模擬和數字（脈沖）轉速，霍爾傳感器，正交編碼接口(QEI)，以及旋轉變壓器被簡單地集成到了一起。MSO（數字）輸入可以被使用以節省寶貴的模擬通道。 當然，傳統的模擬扭矩負載單元以及模擬/數字轉速器也可以被集成到一起。 |
|
|
直觀的圖形化用戶界面 直觀的圖形化用戶界面提供了設置/連接向導。設置功能提供了任何單相或三相驅動輸入和輸出的任意組合。 快速的按鈕提供了快速通向高級功能的能力。 |
|
|
HD4096?高分辨率技術 使用HD4096技術的示波器可以精確采集和測量高達1GHz帶寬、高采樣率和比其他的示波器高達16倍的垂直分辨精度。 |
MDA 8038HD? ?(350 MHz Bandwidth, 12-bit, 8 Input Channels,?10 GS/s)
|
帶寬 |
350 MHz |
|
采樣率 |
10?GS/s on 8 Ch |
|
最大存儲深度 |
最高5Gpts |
|
輸入通道 |
8 |
|
垂直分辨率 |
12-bits |
MDA?8058HD?? (500 MHz Bandwidth, 12-bit, 8 Input Channels,?10 GS/s)
|
帶寬 |
500 MHz |
|
采樣率 |
10 GS/s on 8 Ch |
|
最大存儲深度 |
最高5Gpts |
|
輸入通道 |
8 |
|
垂直分辨率 |
12-bits |
MDA??8108HD? ?(1 GHz Bandwidth, 12-bit, 8 Input Channels,?10 GS/s)
|
帶寬 |
1 GHz |
|
采樣率 |
10?GS/s on 8 Ch |
|
最大存儲深度 |
最高5Gpts |
|
輸入通道 |
8 |
|
垂直分辨率 |
12-bits
?
|
MDA??8208HD? ?(2 GHz Bandwidth, 12-bit, 8 Input Channels,?10 GS/s)
|
帶寬 |
1 GHz |
|
采樣率 |
10?GS/s on 8 Ch |
|
最大存儲深度 |
最高5Gpts |
|
輸入通道 |
8 |
|
垂直分辨率 |
12-bits
?
|
