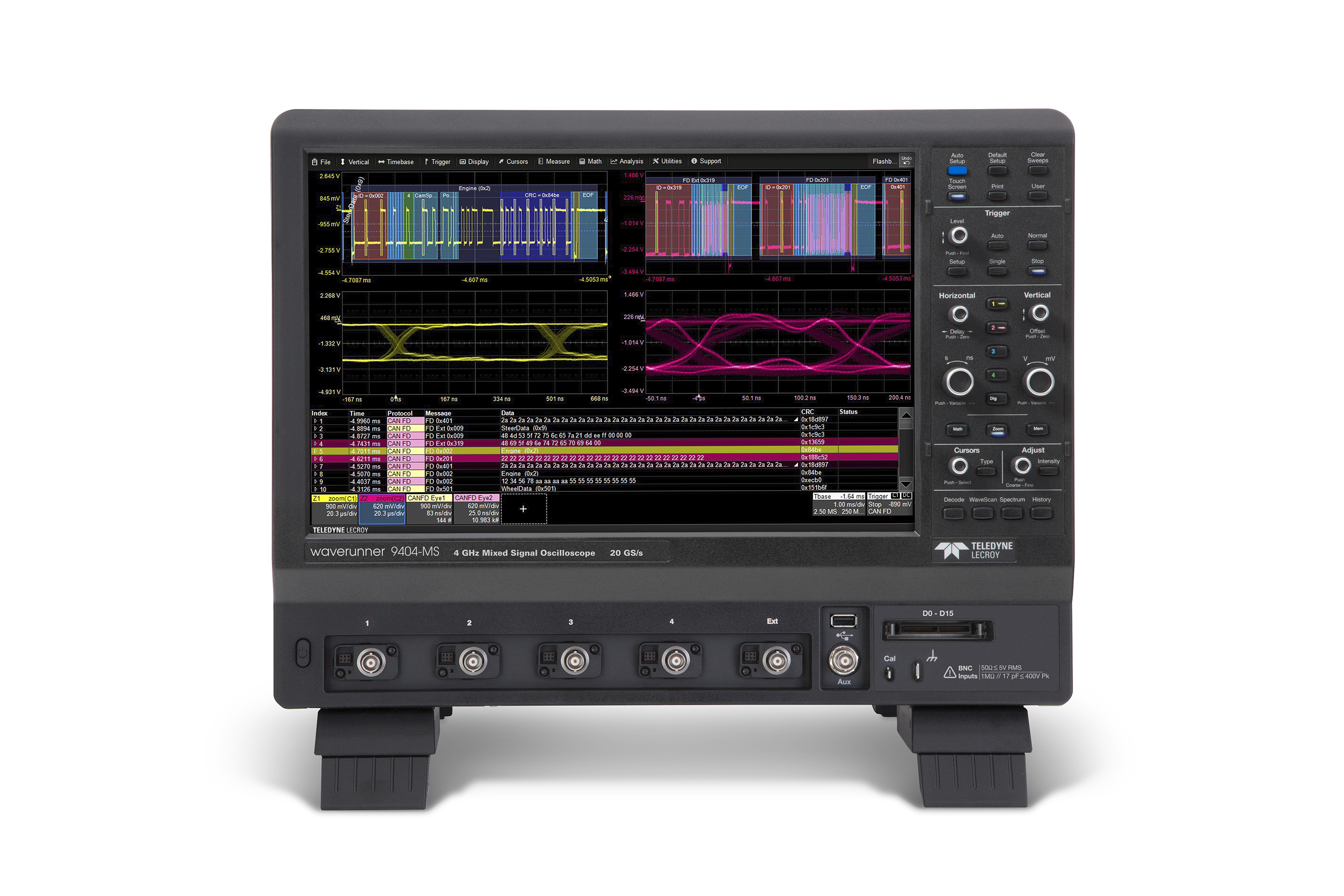

WaveRunner9000系列示波器
WaveRunner9000系列示波器
請求報價
WaveRunner9000示波器結合了高端示波器的經驗，通過配置廣泛的工具來縮短調試的時間。MAUI的OneTouch特點提供了獨特的觸摸操作體驗，提高了示波器的操作效率。500MHz-4GHz帶寬范圍，40GS／s采樣率，長儲存，MAUI—高級用戶界面，以及多功能的工具包，使得 WaveRunner9000難以置信的強大和想象不到的簡單
廠家
力科
產品分類
|
主要特性 |
|
· ? ? ? ?500 MHz - 4 GHz 帶寬
· ? ? ? ?高達 40 GS/s采樣率
· ? ? ? ?MAUI的OneTouch特性：
· ? ? ? ?· ? ? ? ?為觸摸而設計
· ? ? ? ?· ? ? ? ?為簡單而創造
· ? ? ? ?· ? ? ? ?為問題而發明
|
|
· ? ? ? ?高級工具：
· ? ? ? ?· ? ? ? ?抖動和時序分析能力
· ? ? ? ?· ? ? ? ?WaveScan – 搜索和查找
· ? ? ? ?· ? ? ? ?LabNotebook 在線報告生成器
· ? ? ? ?· ? ? ? ?History Mode –波形回放
|
|
· ? ? ? ?軟件選項：
· ? ? ? ?· ? ? ? ?高級定制
· ? ? ? ?· ? ? ? ?數字濾波
· ? ? ? ?· ? ? ? ?頻譜分析
· ? ? ? ?· ? ? ? ?器件和開關電源分析
· ? ? ? ?· ? ? ? ?全面的串行數據分析、調試、驗證及一致性工具
|
|
?
· ? ? ? ?采樣率達到1.25GS/s的16數字通道：
· ? ? ? ?· ? ? ? ?模擬和數字交叉碼型觸發
· ? ? ? ?· ? ? ? ?數字碼型搜索查找
· ? ? ? ?· ? ? ? ?模擬和數字時序測量
· ? ? ? ?· ? ? ? ?邏輯門仿真
· ? ? ? ?· ? ? ? ?活動指示器
|
?
MAUI-超級用戶體驗
MAUI-最先進的用戶界面將現代示波器所有的功能集中到您手指尖上。為觸摸而設計：所有重要的示波器控制都可通過直觀的觸摸屏實現。為簡單而創造：快捷鍵節省了時間，直觀的對話框簡化了設置。為解決問題而創造：深入的調試與分析工具能夠快速的幫助工程師識別問題和找到解決方案。
?
帶有OneTouch的MAUI
Wave?Runner9000的MAUI?OneTouch提供了獨特的示波器觸摸操作體驗，通過常用的手勢來和示波器交互，顯著節省了時間，提高了效率，所以的常用操作都可以通過一次觸摸操作完成，不需要再去打開菜單。
?
強大深入的工具箱
標準的函數、測量、調試和歸檔功能提供了完整的分析能力，高級自定義選項（XDEV）允許用戶自定義測量參數和函數。
?
“M”型號提供最大采樣率和存儲深度
業內領先的40GS/s的采樣率可以高保真的完成快沿信號的重建。長存儲可以保證在長時基時，仍能保持高采樣率。高達128M的存儲深度是調試高速串行數據中長周期行為的理想選擇。
業內領先的40GS/s的采樣率可以高保真的完成快沿信號的重建。長存儲可以保證在長時基時，仍能保持高采樣率。高達128M的存儲深度是調試高速串行數據中長周期行為的理想選擇。
?
杰出的串行數據工具
多種多樣的應用軟件能夠應對所有來自串行數據測試的挑戰，從全自動一致性測試軟件到靈活的調試工具包。一整套協議和眼圖測試工具包，是行業內最直觀的觸發和解碼軟件包的極好補充。
?
強大的混合信號能力
WaveRunner 9000-MS示波器提供了強大的混合信號測試方案，將高清模擬通道和靈活的數字輸入組合到了一起。WaveRunner 9000-MS型號集成了采樣率為1.25 GS/s的16個數字通道，成為了一臺集數字、模擬等于一身的調試機器。
串行觸發，解碼，測量/圖形，以及眼圖
使用串行總線觸發和使用顏色編碼標注的協議信息顯示在模擬或數字波形的頂部來隔離事件。時序和總線測量能夠快速而容易的描述一個串行數據系統。串行（數字）數據能夠被提取和圖形化顯示出來以監控系統性能隨著時間的變化。通過眼圖模板測試和模板失敗定位器可以識別物理層異常。
LabNotebook
WaveRunner?9000的LabNotebook是理想的歸檔工具，LabNotebook一鍵就可以自動保存所有顯示的波形、示波器設置文件和屏幕圖片，不需要通過多個菜單單獨保存這些文件。報告可以被標注和分享，通過回調可以很容易的重建實驗和對比測試結果，可以在示波器或者PC上的WaveStudio上回調LabNotebook文件。
WaveRunner?9000的LabNotebook是理想的歸檔工具，LabNotebook一鍵就可以自動保存所有顯示的波形、示波器設置文件和屏幕圖片，不需要通過多個菜單單獨保存這些文件。報告可以被標注和分享，通過回調可以很容易的重建實驗和對比測試結果，可以在示波器或者PC上的WaveStudio上回調LabNotebook文件。
抖動分析選項（WR9K-JITKIT）
JITKIT讓時鐘和時鐘—數據的系統抖動分析變得簡單和易于理解，包括周期抖動、半周期抖動、周期—周期抖動、偏移、幅度、差分電壓交叉點、擺率和其他多種通用抖動測量。
?
?
?
XDEV?高級自定義選項（WR9K-XDEV）
使用XDEV選項，您可以將第三方軟件包集成到示波器的數據流中，基于示波器的環境創建一個新的測量參數或者數學函數，實時的在示波器屏幕上顯示結果，可以利用C++、Matlab、Excel、VB等創建自己的測量參數或者數學函數。
使用XDEV選項，您可以將第三方軟件包集成到示波器的數據流中，基于示波器的環境創建一個新的測量參數或者數學函數，實時的在示波器屏幕上顯示結果，可以利用C++、Matlab、Excel、VB等創建自己的測量參數或者數學函數。
|
帶寬 |
500 MHz - 4 GHz |
|
標配存儲深度 |
32 Mpts - 128 Mpts（內插） |
|
最大采樣率 |
20 GS/s - 40GS/s |
|
輸入通道 |
4 |
|
垂直分辨率 |
8-bit
?
|
| 屏幕尺寸 | 15.4 |
