關鍵特性
- 8 個模擬輸入通道
- 12-bit ADC垂直分辨率, 始終保持12bit
- 350 MHz, 500 MHz，1 GHz和2GHz 帶寬分布
- 長存儲 – 高達5Gpts
- 15.6” UHD觸摸顯示屏
- 利用示波器同步及時可擴張到16通道
- Q-ScapeTM 多選項卡顯示結構
- 混合信號能力 (16 通道數字邏輯, 1.25 GS/s采樣率)
- 串行數據觸發和解碼
- 強大的分析能力
- 8 個模擬 + 16個數字通道
混合信號能力允許用戶輸入8通道模擬信號的同時輸入16通道數字邏輯信號，沒有任何的折中，不
會因為使用數字通道，而減少模擬通道的可用數量。
|
HD4096 高分辨率技術 使用HD4096技術的示波器可以精確采集和測量高達2GHz帶寬、高采樣率和比其他的示波器高達16倍的垂直分辨精度。 |
.png){kind=icon}
|
HD4096 技術的優勢
示波器顯示的波形更加“干凈”和“銳利”；工程師可以看到和測量到更多信號細節；更精確的采集保
證了后期信號測量和分析的精確性，讓您得到更接近于真實的測量結果。
Q-Scape 多選項卡顯示架構
更多的波形顯示數量要求更新穎的示波器顯示架構。獨特的Q-Scape 多選項卡顯示架構將示波器
的有效顯示面積擴大了4倍，提供更快的洞察能力。
強大的分析能力
WaveRunner 8000HD具有功能強大的深度工具箱，可提供行業領先的調試分析功能，與HD4096
高清技術結合使用時，WaveRunner 8000HD高清示波器可提供最全面、最有效的調試和驗證。

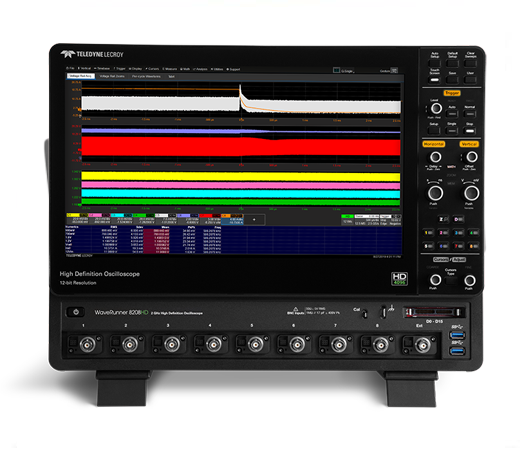

WaveRunner 8038HD (350 MHz Bandwidth, 12-bit, 8 Input Channels, 10 GS/s)
|
帶寬 |
350 MHz |
|
采樣率 |
10 GS/s on 8 Ch |
|
最大存儲深度 |
最高5Gpts |
|
輸入通道 |
8 |
|
垂直分辨率 |
12-bits |
WaveRunner 8058HD (500 MHz Bandwidth, 12-bit, 8 Input Channels, 10 GS/s)
|
帶寬 |
500 MHz |
|
采樣率 |
10 GS/s on 8 Ch |
|
最大存儲深度 |
最高5Gpts |
|
輸入通道 |
8 |
|
垂直分辨率 |
12-bits |
WaveRunner 8108HD (1 GHz Bandwidth, 12-bit, 8 Input Channels, 10 GS/s)
|
帶寬 |
1 GHz |
|
采樣率 |
10 GS/s on 8 Ch |
|
最大存儲深度 |
最高5Gpts |
|
輸入通道 |
8 |
|
垂直分辨率 |
12-bits |
WaveRunner 8208HD (2 GHz Bandwidth, 12-bit, 8 Input Channels, 10 GS/s)
|
帶寬 |
2 GHz |
|
采樣率 |
10 GS/s on 8 Ch |
|
最大存儲深度 |
最高5Gpts |
|
輸入通道 |
8 |
|
垂直分辨率 |
12-bits |
