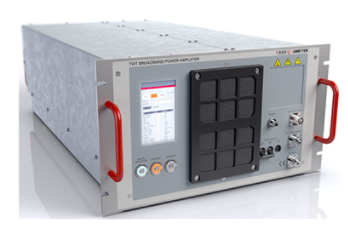

12GHz-18GHz系列脈沖功率放大器
PTWT12G18G 系列
請求報價
PTWT12G18G 系列脈沖 TWT 放大器提供出色的射頻性能。 12-18GHz TWTA（行波管放大器）具有經過現場驗證的可靠性和行業領先的性能。這使得這些放大器成為多種高頻高功率應用的理想選擇，包括 EMC/輻射抗擾度、通信、電子戰、雷達、射頻元件測試和科學應用。在 Teseq Pulsed TWT 放大器產品設計中，操作安全性和易用性至關重要。 PTWT12G18G 系列包括全套射頻和硬件保護系統，包括高 VSWR、過流、電壓和 TWT 電弧保護以及冗余熱傳感器和氣流傳感器，以防止 TWT 過熱。 PTWT12G18G 系列包括一個顯示屏和網頁，提供即時操作和關鍵參數狀態，以及內置自檢、高級故障診斷和模塊化即插即用現場可更換電源。這種模塊化設計提供了便捷的服務，提供了快速的周轉時間。
廠家
.
產品分類
|
型號 |
PTWT12G18G-3.1KW |
PTWT12G18G-5.5KW |
|
頻率范圍 |
12GHz-18GHz |
|
|
輸出功率 |
Psat：3.1kW min |
Psat：5.5kW min |
|
增益 |
65dB min |
67dB min |
|
脈沖寬度范圍 |
200 nsec 至 50 μsec |
|
|
脈沖頻率范圍 |
高達100kHz |
|
|
輸出駐波 |
< 3 : 1 |
|
|
最大輸入功率（無損） |
5dBm |
10dBm |
|
輸入輸出阻抗 |
50Ω |
|
|
駐波比 |
輸入2:1；輸出2.5:1（Max） |
|
|
接口 |
輸入N母頭型，輸出WR62型 |
|
