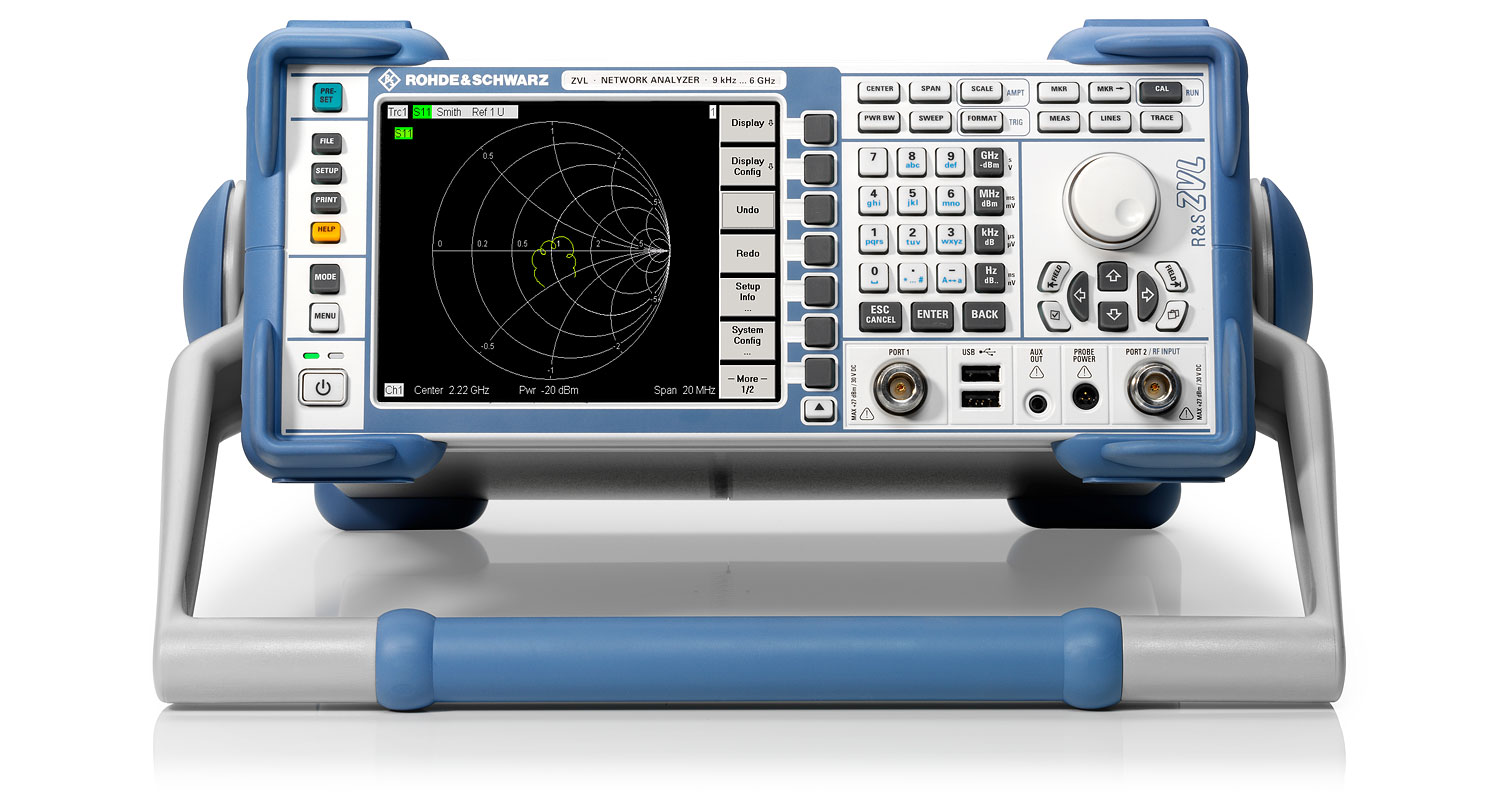

ZVL矢量網絡分析儀
R&S?ZVL
請求報價
R&S?ZVL將可選頻譜分析儀以及調制分析集于一體的便攜式網絡分析儀,頻率范圍介于 9 kHz 至 13.6 GHz
廠家
羅德與施瓦茨(R&S)
產品分類
  • 描述
  • 技術規格
  • 資料下載
ZVL是羅德與施瓦茨公司推出的經濟型臺式矢量網絡分析儀。不同于市面上其他的產品,ZVL具備了強大的擴展能力,除了傳統的矢量網絡分析,ZVL還可以進行全功能的頻譜分析,噪聲系數分析和信號解調分析,ZVL配有準峰值檢波器和EMI帶寬,因而可以幫助客戶進行EMI的診斷和預兼容測試。無論是產品的開發定型還是批量生產階段,ZVL都是預算有限客戶的優先選擇。

主要特點
? 共有三款產品,頻率范圍分別為9 kHz至3 GHz, 6 GHz,13.6 GHz
? 全功能矢量網絡分析功能:S參數、增益、駐波比、反射系數、群時延、阻抗、幅度、相位、史密斯圓圖等
? 動態范圍高達123 dB
? 支持壞點測試和時域分析
? 可軟件升級頻譜分析儀、噪聲系數分析、數字通信解調、EMI預兼容、功率計主機等功能
? 標配信號解調帶寬20 MHz
? 支持多曲線掃描和多屏幕顯示,可同時顯示4個S參數
? 內置電子衰減器,最大可承受DUT高達27 dBm的輸出功率
? 完善的在線幫助系統,直接顯示與當前操作相關的幫助信息
? 6重UNDO/REDO功能,即使發生誤操作也可以輕松應對
? 可選配電池供電,適合外場使用
? 重量僅7公斤,方便攜帶
? 標配DVI輸出,可外接顯示器,洞察每個測量細節
? WIN XP操作系統,支持USB/LAN接口,支持鍵盤鼠標操作,FIRMWARE終身免費升級

應用領域
? 射頻器件和模塊的開發
? 射頻產品的生產測試
? 射頻產品的維護
? 高校和科研單位
? 有線電視網絡

規格:R&S ZVL 矢量網絡分析儀


網絡分析

頻率范圍 9& kHz(典型值為 5 kHz)至 3& GHz/6& GHz/13.6 GHz
測量時間(在 100& kHz 中頻帶寬下為 201 個測試點,使用歸一化校準)
<50 ms
數據傳輸時間(201 個測試點)
在 100& Mbit/s LAN 中通過羅德與施瓦茨接口總線 (RSIB) 1.5 ms
在 10& Hz 測量帶寬下的動態范圍(20& MHz 至 3& GHz) >115 dB,典型值 123& dB (ZVL3,ZVL6)
> 100 dB,典型值 105 dB (ZVL13)
輸出功率范圍 –50& dBm 至 0& dBm,典型值 –60& dBm 至 +10& dBm(ZVL3、ZVL6 以及 ZVL3-75)
測量帶寬 10& Hz 至 500& kHz(按 1/2/5 步進)
跡線噪聲 < 0.005& dB(rms 高于 10& MHz)
接收機步進衰減器(最高額定輸入功率) 0& dB 至 30& dB
信道、圖表及跡線的數量 >1001)
每個跡線的測試點的數量 2 到 4001
操作系統 Windows XP Embedded
重量(不含電池) <7 kg (15.43 lb)
1) 受限于可用 RAM 容量


頻譜分析(R&S?ZVL-K1 選件)

頻率范圍 9& kHz 至 3& GHz/6& GHz/13.6 GHz
頻率不確定性 1 × 10–6
帶 R&S?FSL-B4 選件 1 × 10–7
分辨率帶寬
標準 300& Hz 至 10& MHz(按 1/3 步進),20& MHz(在零跨度的情況下)
帶 R&S?FSL-B7 選件 (1& Hz) 10& Hz 至 10& MHz(按 1/3 步進)
視頻帶寬 10& Hz 至 10& MHz
I/Q 解調帶寬 20& MHz
單邊帶相位噪聲 (500& MHz) 在 10& kHz 載波偏置的情況下相位噪聲的典型值為 –103& dBc (1& Hz)
顯示平均噪聲電平
無前置放大器 (1& GHz) <–140& dBm (1& Hz)
& 有前置放大器 (1& GHz) <–156& dBm (1& Hz),典型值 –163& dBm (1& Hz)
三階截止點 (TOI) >+5 dBm,典型值 +12 dBm
檢波器 最高/最低峰值、自動尋峰、均方根值、準峰值、平均值、樣點
電平測量不確定度(95% 置信級) <0.5 dB
