ZNBT矢量網絡分析儀
R&S?ZNBT
請求報價
R&S?ZNBT是少有真正的高達24個集成端口的多端口矢量網絡分析儀。該儀器可同時并行測試多個DUT，或測量多達24端口的單一DUT。
廠家
羅德與施瓦茨（R&S）
產品分類
  • 描述
  • 技術規格
  • 資料下載

簡介：R&S ZNBT 矢量網絡分析儀

R&S?ZNBT 是少有多端口矢量網絡分析儀，能夠提供最多 24 個集成式測試端口。該儀器可以同步測試多臺被測設備，或測量一臺最多帶 24 個端口的被測設備。

即便在帶有多個端口的情況下，R&S?ZNBT 也只需要很短的測量時間。其他亮點包括寬動態范圍、高輸出功率電平以及具有高功率處理容量的輸入。
該儀器提供兩個不同的頻率范圍：R&S?ZNBT8 可在 9 kHz 至 8.5 GHz 的頻率范圍內操作，R&S?ZNBT20、R&S?ZNBT26 和 R&S?ZNBT40 可分別在 100 kHz 至 20 GHz、26.5 GHz 和 40 GHz 的頻率范圍內操作。這些特性使得 R&S?ZNBT 非常適用于移動無線電、無線通信以及電子產品行業中的廣泛應用。
該儀器主要用于有源及無源多端口組件的開發和生產階段，此類組件包括多頻段移動電話的 GPS、WLAN、Bluetooth? 以及前端模塊。卓越性能便于有效分析基站濾波器以及其他高選擇性組件。

R&S?ZNBT 在基于開關矩陣的多端口系統方面出類拔萃。高集成度使其成為一款極為緊湊的解決方案，可用于分析最多帶 24 個端口的組件，而且所需機架空間少于 R&S?ZNB。

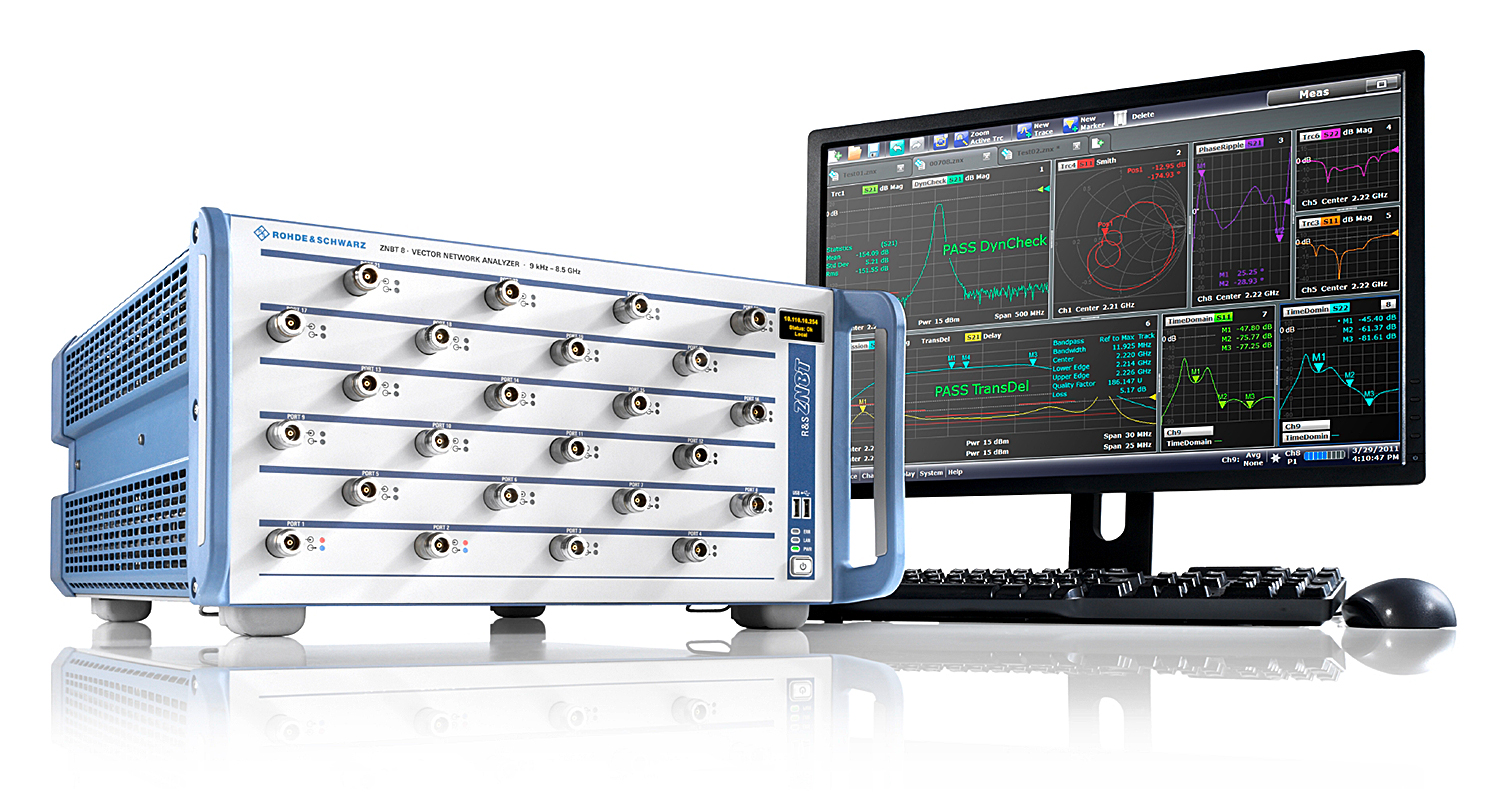

借助便捷的用戶界面，即便在非常復雜的多端口測量中，也能輕松處理。R&S?ZNBT 支持多種遠程控制選件，并且能夠輕松集成到自動化測試系統中，比如用于執行相控陣天線測量。

主要特點：R&S ZNBT 矢量網絡分析儀

  • 四端口 R&S?ZNBT8 基本單元，可升級到 8、12、16、20 或 24 個端口
  • 八端口 R&S?ZNBT20、R&S?ZNBT26、R&S?ZNBT40 基本單元，可升級到 12、16、20 或 24 個端口
  • 頻率范圍介于 9 kHz 至 8.5 GHz (R&S?ZNBT8)，或 100 kHz 至 26.5 GHz 或 40 GHz (R&S?ZNBT20)
  • 至多 24 個完全相位相參接收機
  • 最高 140 dB 的寬動態范圍
  • 快速掃描時間，201 個掃描點的掃描時間為 2.1 ms (R&S?ZNBT8) 和 2.5 ms (R&S?ZNBT20)
  • 100 dB 的寬功率掃描范圍
  • 高功率處理容量
  • 中頻帶寬范圍介于 1 Hz 至 10 MHz
  • 溫度穩定性高達 0.01 dB/°K
  • 超過 100 個跡線和通道
  • 輕松配置多端口測量
  • 針對多端口應用優化的手動和自動校準方法
  • 狀態信息
  • 兼容 R&S?ZVA/R&S?ZVT 和 R&S?ZNx 系列的所有矢量網絡分析儀

特點和優勢：R&S ZNBT 矢量網絡分析儀

  • 適用于高難度多端口測量的平臺
    • 真正的多端口網絡分析儀
    • 輕松進行多端口測量
    • 支持高功率電平測量
  • 重視速度
    • 具備大量端口，測試時間短
    • 數據傳輸與掃描同時進行
    • 快速切換儀器設置

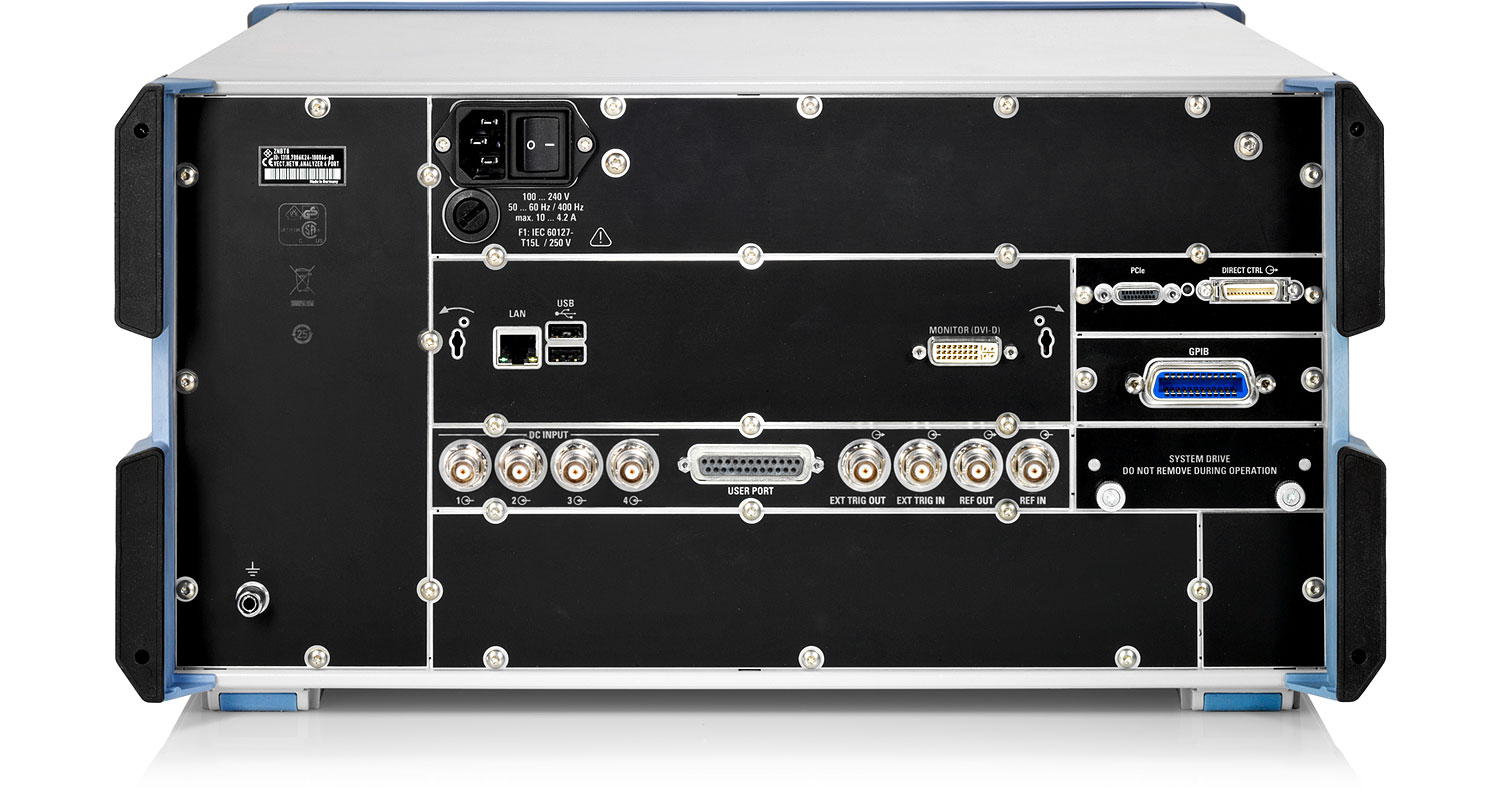

    • 通過 TTL 信號控制測試序列
    • 用于控制外部零件處理器的處理器 I/O 接口
    • 同時測試多臺被測設備
    • 分段掃描，優化速度和精度
    • 擴展動態范圍，快速測量高阻塞濾波器
  • 出色的測量特性
    • 快速準確
    • 出色的長期穩定性，校準間隔久
    • 針對每個應用的校準方法
    • 校準單元加快多端口校準
  • 復雜的有源和無源組件分析
    • 超過 100 個跡線和通道，可針對復雜組件進行特性測量
    • 廣泛的虛擬匹配網絡，可用于實時嵌入/去嵌
    • 放大器和混頻器變頻測量
    • 針對均衡被測設備的簡單、快速的特性測量
    • 時域分析，具有選通功能并可顯示眼圖
    • 電壓和電流測量
    • 前端模塊 (FEM) 測量

型號：R&S ZNBT 矢量網絡分析儀

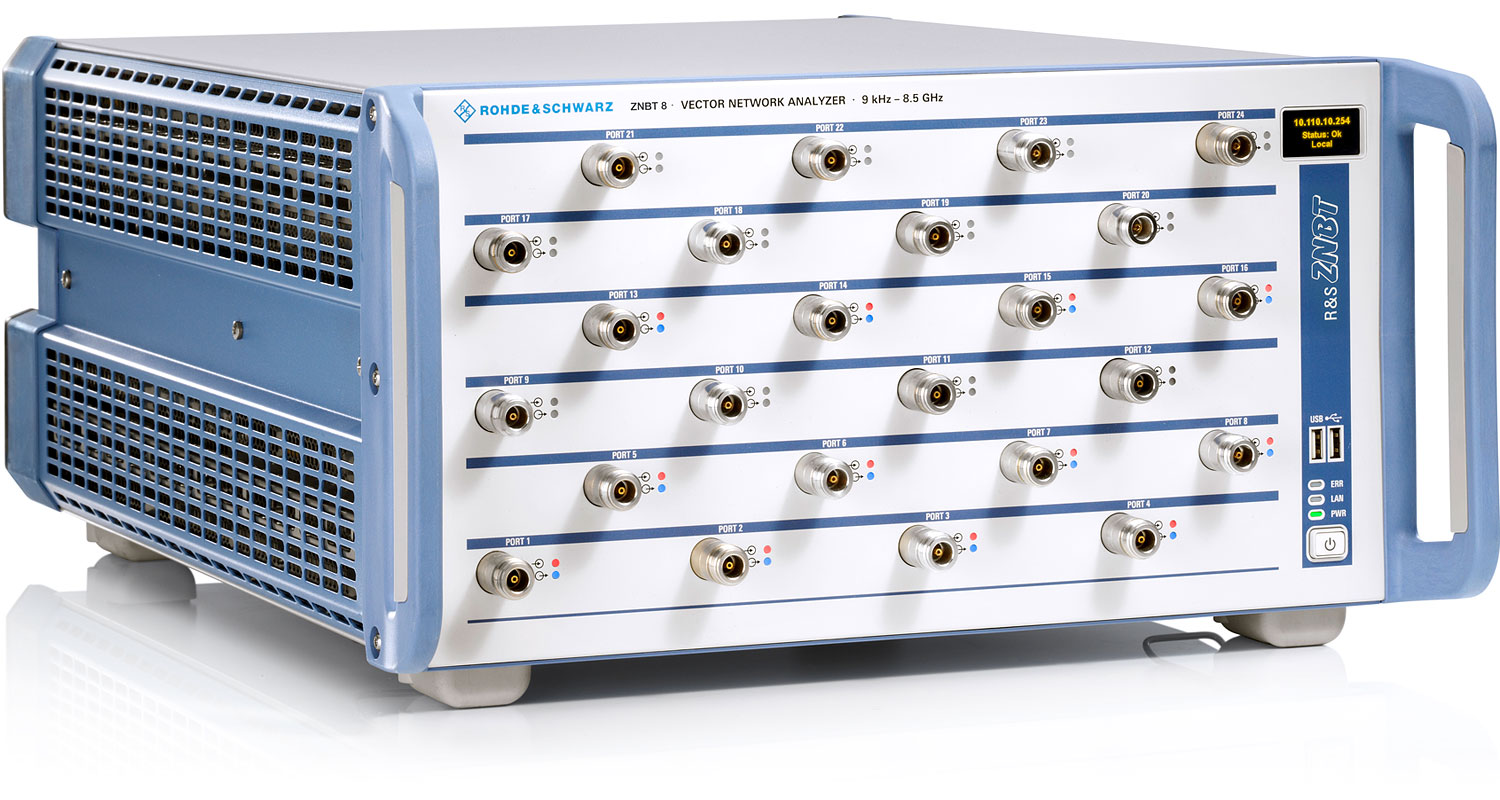

  • R&S?ZNBT8 矢量網絡分析儀

    多達 24 個測試端口的網絡分析

    9 kHz 至 8.5 GHz

  • R&S?ZNBT20 矢量網絡分析儀

    多達 24 個測試端口的網絡分析

    100 kHz 至 20 GHz

  • R&S?ZNBT26 矢量網絡分析儀

    多達 24 個測試端口的網絡分析

    100 kHz 至 26.5 GHz

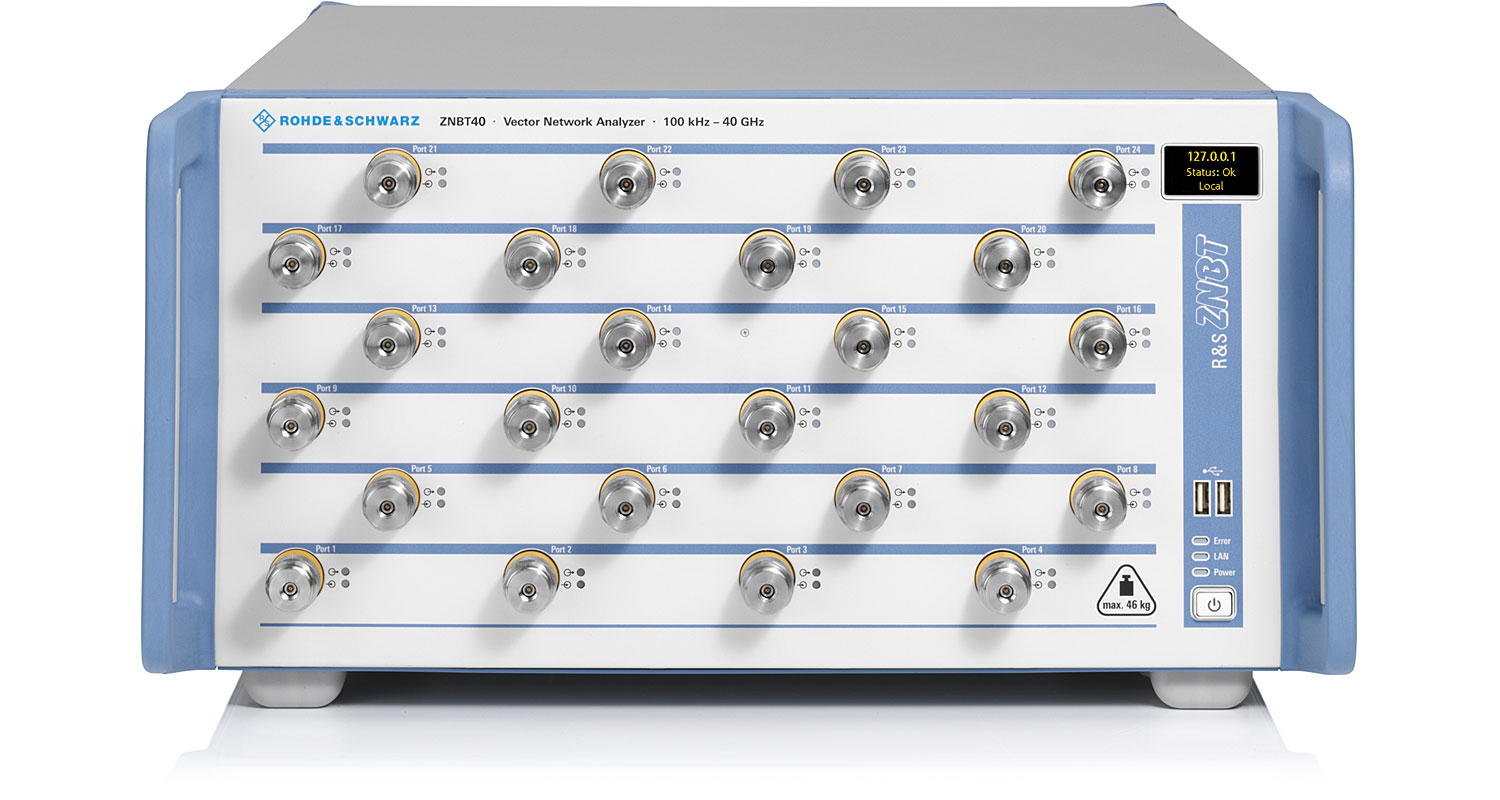

  • R&S?ZNBT40 矢量網絡分析儀

    多達 24 個測試端口的網絡分析

    100 kHz 至 40 GHz
