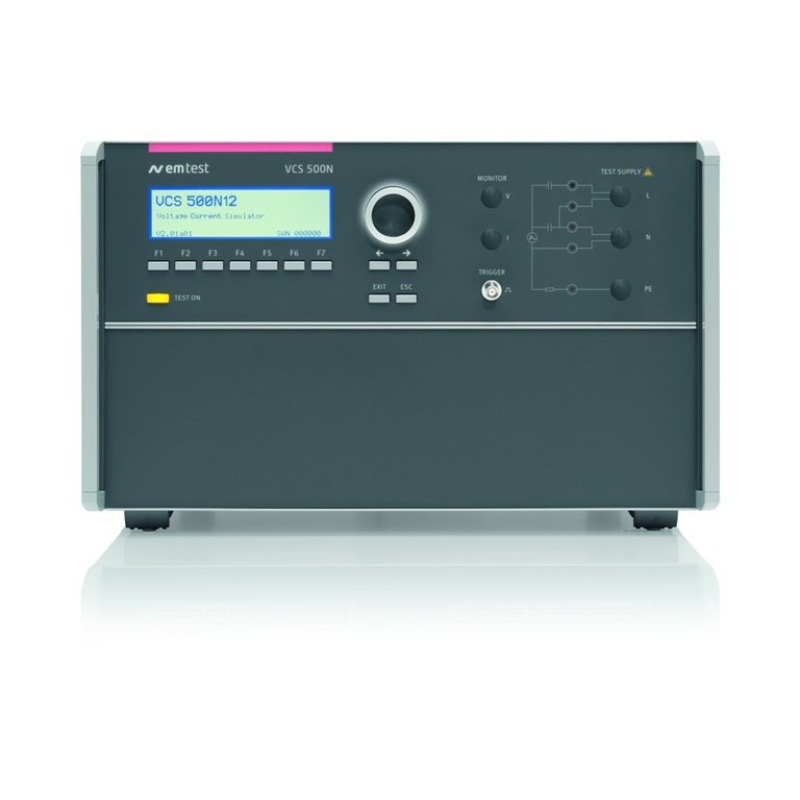

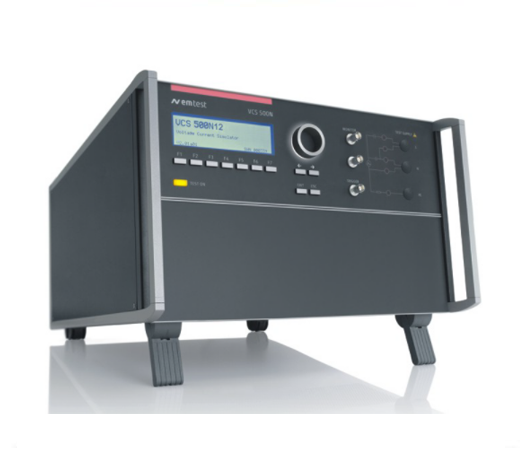

浪涌模擬器（雷擊浪涌）

VCS 500N12

請求報價

VCS 500N12系列是開路電壓可達12kV、短路電流可達6kA的浪涌發生器。

廠家

阿美特克(AMETEK)

產品分類

熱門產品

測試與儀器

電磁兼容測試

EMS瞬態抗擾度測試設備

浪涌模擬器（雷擊浪涌）

VCS 500N12系列是開路電壓可達12kV、短路電流可達6kA的浪涌發生器。

主要特點：

浪涌脈沖電壓/電流可達 12kV/6kA

單相或三相耦合網絡，電流可達 100A（外置選件）

失效偵測功能

警示燈控制

安全鎖

標準測試程序

USB和GPIB接口

主要技術參數：

開路電壓：500V-12kV

短路電流：6KA

波形：1.2/50us-8/20us

重復率：6s-999s，取決于電壓

滿足標準：

EN 61000-4-5
EN 61000-4-9
IEC 60255-22-5
IEC 61000-4-5
IEC 61000-4-9
IEC 61326
IEC 61850-3
IEC 62477-1
ITU-T K.12
ITU-T K.20
ITU-T K.45
GB/T17626.5

具體指標：

VCS 500N12 系列
VCS 500N12 型號
VCS 500N12	12 kV 浪涌模擬器波形 1.2 / 50 us - 8 / 20 us 耦合方式符合 IEC 和 ANSI Cat.B 標準配備外置三相 3 x 480 V 耦合網絡
VCS 500N12.2	12 kV 浪涌模擬器波形 1.2 / 50 us - 8 / 20 us 耦合方式符合 IEC 和 ANSI Cat.B 標準配備外置三相 3 x 690 V 耦合網絡需與 CNV 503S21 配合使用
組合波形 1.2 / 50 US - 8 / 20 US
開路電壓	500 V - 12,000 V ± 10%
上升時間	1.2 us ± 30%
脈沖半峰值時間	50 us ± 20%
短路電流	最大 6,000 A ± 10%
上升時間	8 us ± 20%
脈沖半峰值時間	20 us ± 20%
極性	正，負，交替
計數器	1 - 30,000 或無限
觸發電路
觸發方式	自動，手動，外部觸發
CRO 觸發	示波器 5 V 觸發信號
同步	0° - 360°，分辨率 1°
重復率	6 s - 999 s，取決于電壓
輸出
直接輸出	通過高壓連接器輸出： - Zi = 2 ohm - 連接外置浪涌耦合網絡
測量
CRO 電壓監測	10 Vp 對應 12,000 V
CRO 電流監測	10 Vp 對應 6,000 A
峰值電壓	12,000 V，LCD 顯示
峰值電流	6,000 A，LCD 顯示
測試程序
快速啟動	參數在線可調，簡單迅速
標準測試程序	符合 IEC 61000-4-5 標準，測試等級 1 - 4 手動設置標準測試程序
用戶測試程序	N 個脈沖后改變極性 N 個脈沖后改變耦合 N 個脈沖后改變電壓 N 個脈沖后改變相角
服務	服務、設置、自測
接口
串行接口	光纖鏈路，帶有 3 m 長電纜，USB A 型接口
并行接口	IEEE 488，地址 1 - 30
耦合網絡接口	控制外置耦合網絡
安全
安全電路	控制輸入(24 V 直流)
警示燈	浮動輸出接觸
通用數據
VCS 500N12
尺寸和重量	19" /9 HU，約 35 kg
供電電壓	115 / 230 V +10 / -15%
保險絲	2 x T 2 AT(230 V)或 2 X T 4 AT(115 V)
VCS 500N12.2
尺寸和重量	19" /12 HU，約 40 kg
供電電壓	115 / 230 V +10 / -15%
保險絲	2 x T 2 AT(230 V)或 2 X T 4 AT(115 V)
環境要求
溫度	10 °C -35 °C
相對濕度	30 % - 75 %，無凝結
大氣壓	86 kPa - 106 kPa
選件
MS 100N	磁場線圈，場強可達 3,200 A / m
iec.control	遠程控制及報告軟件，包含標準測試程序和報告生成功能。
附件
電源線耦合 / 去耦網絡
CNV 501S6	單相耦合去耦網絡，用于浪涌測試，250V/16A
CNV 501S7	單相耦合去耦網絡，用于浪涌測試，250V/32A
CNV 503S14	三相耦合去耦網絡，用于浪涌測試，3×440V/16A
CNV 503S15	三相耦合去耦網絡，用于浪涌測試，3×440V/32A
CNV 503S21	三相耦合去耦網絡，用于浪涌測試，3×690V/32A 需配合 VCS 500N12.2 使用
信號線 / 通信線耦合 / 去耦網絡
CNV 504N系列	4 線信號線 / 數據線耦合網絡符合 IEC 61000-4-5 標準 Ed 3.0 fig. 9 浪涌電壓：最高可達 10 kV 被試設備電流：最大可達 4 A
CNV 508N系列	8 線信號線 / 數據線耦合網絡符合 IEC 61000-4-5 標準 Ed 3.0 fig. 9 浪涌電壓：最高可達 10 kV 被試設備電流：最大可達 4 A
CNV 504T5	4 線非屏蔽對稱線（通信線）耦合去耦網絡符合 IEC 61000-4-5 標準 Ed 3.0(fig. 10)
CNV 508T5	8 線非屏蔽對稱線（通信線）耦合去耦網絡符合 IEC 61000-4-5 標準 Ed 3.0(fig. 10)
CNI 508N2 網絡組	耦合 / 去耦網絡及保護網絡組，用于非屏蔽和屏蔽高速通信線（以太網線）測試
SPN 508N1	浪涌保護網絡，用于非屏蔽和屏蔽電纜及 4 對雙絞線，剩余電壓最高 10 V
